锅炉加药装置分类形式结构说明

作者：祁立环保发布日期： 2020-11-21 06:28:33

信息摘要：

锅炉加药装置分类形式 1、化学补水、凝结水加氨系统加氨系统可实现全自动控制；氨液的配制除手工配制外还可进行自动控制，当溶液箱液位低于设定值时，自动开启溶液箱进水阀至

锅炉加药装置分类形式

1、化学补水、凝结水加氨系统

加氨系统可实现全自动控制；氨液的配制除手工配制外还可进行自动控制，当溶液箱液位低于设定值时，自动开启溶液箱进水阀至高液位时自动关闭，加氨量的控制除手工控制外也可进行自动控制，经PLC程控系统进行PID运算后由变频器控制加氨计量泵的加氨量达到全自动加药的目的。

  2、炉水加磷配盐系统

  磷酸盐溶液的配制，将磷酸三钠直接加入溶液箱加药处，启动搅伴机进行溶解，加磷酸盐量的控制除手工控制外还可进行全自动控制，经PLC程控系统进行PID运算后由变频器控制磷计量泵的量达到自动加药的目的。

  锅炉加药装置采用的是机电一体化结构形式，从安装上可分为固定式和移动式(推车式)，每种形式的加药设备均配有搅拌系统、加药装置和自动控制系统。几个固定式撬装可组合成一个整体，加上变频控制系统，可实现就地控制、远程自动控制、手动和自动相互转换加药。助利加药设备具有结构紧凑，体积小、噪音低、工作平稳、安装简单、操作使用方便等优点。

锅炉加药装置过程可手动操作，也可通过PC机、磁翻板液位计、PH计、行程控制器、变频器等各种电器、仪表、使加药设备成为机电一体化产品、实现自动控制。加药设备中溶液箱的容积可由zui小0.1m3到20m3,可根据加药量选定，根据输送介质的不同，有多种材料可供选择，如碳钢(碳钢衬胶)、不锈钢、非金属材质(PE、PVC、PP、PTFE)等。

  锅炉加药装置是以计量泵为主要投加设备、将溶药箱、搅拌器、加药设备加药设备液位计、安全阀、止回阀、压力表、过滤器、缓冲器、管路、阀门、底座、扶梯、自动监视系统、电力控制系统等按工艺流程需要组装在一个公共平台上，形成一个模块，即所谓的撬装式组合式单元(简称"撬体")。

  锅炉加药装置结构特点：

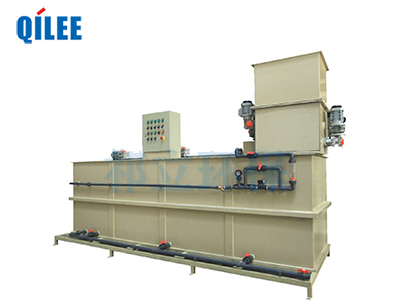

锅炉加药装置主要有溶液箱、搅拌机、计量泵、Y型过滤器、安全阀、背压阀、止回阀、脉冲阻尼器、水位表、压力表、控制柜、安装平台等组成一体化安装在一个底座上。用户只需将组合式加药装置安放在加药间，将加药管接好接通电源即可启动投入运行，在运行过程中自动检测流体的酸碱度智能判断并加投相应的药液，这种工厂化的整套装置，可大大减少设计和现场施工的工作量，基本实现无人看管，对整机的质量、安全和现场投运提供了可靠的保证。
